Проектирование систем противодымной защиты требует комплексного подхода к выбору оборудования, способного обеспечить эффективное удаление продуктов горения при пожаре. Особое внимание уделяется осевым вентиляторам дымоудаления, которые должны соответствовать строгим требованиям по огнестойкости, производительности и надежности в экстремальных условиях эксплуатации.

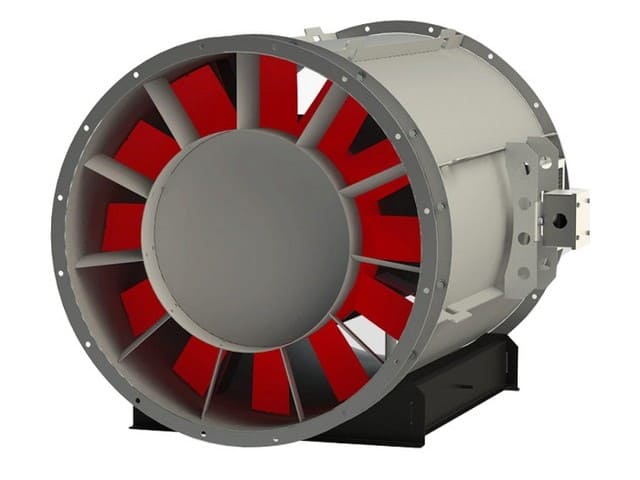

Осевые вентиляторы дымоудаления: нормативные требования
Согласно СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Противопожарные требования», вентиляторы систем противодымной защиты должны обеспечивать работоспособность при температуре продуктов горения до 400°C в течение не менее 2 часов. Дополнительно применяются требования ГОСТ Р 53301-2013 и технического регламента ТР ЕАЭС 043/2017.
Основные технические требования включают:
-
Работоспособность при температуре 400°C в течение 120 минут
-
Сохранение производительности не менее 85% от номинальной при температуре дымовых газов 300°C
-
Класс огнестойкости F400 120 согласно ГОСТ 30247.0-94
-
Степень защиты электродвигателя не ниже IP54
Технические характеристики осевых вентиляторов дымоудаления

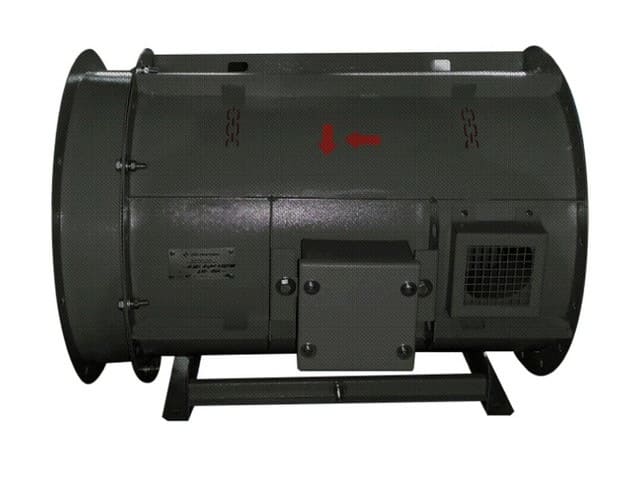

Конструктивные особенности серии ВО-13-284-ДУ
Осевые вентиляторы дымоудаления серии ВО-13-284-ДУ представляют собой специализированное оборудование для систем дымоудаления с характерными особенностями конструкции:
Основные параметры:
-
Диаметр рабочего колеса: 284 мм
-
Производительность: 1000-8000 м³/ч (в зависимости от исполнения)
-
Полное давление: 150-800 Па
-
Температура транспортируемой среды: до 400°C в течение 2 часов
-
Уровень шума: не более 65 дБА на расстоянии 1 м
Конструкция включает термостойкое рабочее колесо из специального сплава, статически и динамически сбалансированное, что обеспечивает стабильную работу при высоких температурах. Корпус выполняется из оцинкованной стали с дополнительной термозащитой.

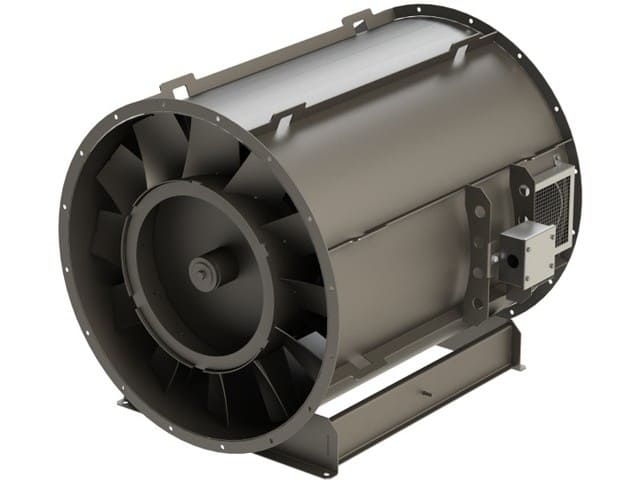

Особенности вентиляторов ВОФ-ДУ
Серия ВОФ-ДУ (вентиляторы осевые фланцевые для дымоудаления) отличается компактной конструкцией и возможностью установки непосредственно в воздуховод:
Технические параметры:
-
Диапазон диаметров: 200-500 мм
-
Производительность: до 15000 м³/ч
-
Рабочая температура: 400°C/120 мин
-
Исполнение: фланцевое соединение
-
Материал корпуса: оцинкованная сталь с термостойким покрытием
Методика расчета и подбора оборудования
Определение требуемых параметров
Расчет производительности вентиляторов дымоудаления основывается на объеме дымовых газов, подлежащих удалению:
V = V₀ × K₁ × K₂ × K₃
где:
-
V₀ — объем помещения, м³
-
K₁ — коэффициент кратности воздухообмена (6-12 для различных типов помещений)
-
K₂ — коэффициент температурного расширения (1,3-1,8)
-
K₃ — коэффициент запаса (1,1-1,2)
Потери давления в системе рассчитываются по формуле:
ΔP = λ × (L/D) × (ρ × V²)/2 + Σζ × (ρ × V²)/2
где λ — коэффициент трения, L — длина воздуховодов, D — диаметр, ρ — плотность газа, V — скорость, ζ — коэффициенты местных сопротивлений.
Практические аспекты выбора
При выборе между сериями ВО-13-284-ДУ и ВОФ-ДУ следует учитывать:
-
ВО-13-284-ДУ — оптимальны для систем с производительностью до 8000 м³/ч и умеренными требованиями по давлению. Подходят для торговых центров, административных зданий, складских комплексов.
-
ВОФ-ДУ — предназначены для более мощных систем дымоудаления в промышленных объектах, многоэтажных зданиях, подземных парковках.
Особенности монтажа и эксплуатации
Требования к установке
Монтаж осевых вентиляторов дымоудаления требует соблюдения специальных требований:
-
Установка виброизоляторов для снижения передачи вибраций
-
Обеспечение свободного доступа для технического обслуживания
-
Применение огнестойких кабелей для электропитания
-
Установка резервных источников питания согласно НПБ 110-03
Расстояние от вентилятора до ближайшего поворота воздуховода должно составлять не менее 3 диаметров рабочего колеса на входе и 2 диаметров на выходе для обеспечения оптимальных аэродинамических характеристик.
Системы автоматического управления
Вентиляторы дымоудаления интегрируются в общую систему противопожарной автоматики здания. Управление осуществляется от датчиков дыма, тепловых извещателей или команд с пульта пожарной охраны. Время запуска системы дымоудаления не должно превышать 30 секунд с момента получения сигнала.
Типичные ошибки проектирования и их устранение
Недооценка температурных воздействий
Частая ошибка — применение обычных вентиляторов вместо специализированных для дымоудаления. При пожаре такое оборудование выходит из строя в первые минуты, что приводит к неэффективности всей системы противопожарной защиты.
Неправильный расчет производительности
Занижение требуемой производительности системы дымоудаления может привести к неэффективному удалению продуктов горения. Важно учитывать не только объем помещения, но и характер пожарной нагрузки, высоту потолков, наличие технологических проемов.
Ошибки в схемах воздуховодов
Применение материалов воздуховодов с недостаточным пределом огнестойкости или неправильная трассировка могут значительно снизить эффективность системы дымоудаления.
Техническое обслуживание и диагностика
Регламентное обслуживание вентиляторов дымоудаления включает:
-
Ежемесячная проверка работоспособности в автоматическом режиме
-
Контроль состояния подшипников и смазки (каждые 6 месяцев)
-
Проверка балансировки рабочего колеса (ежегодно)
-
Измерение производительности и энергопотребления
-
Испытания при рабочей температуре (согласно графику ППР)
Современные системы мониторинга позволяют контролировать параметры работы вентиляторов в режиме реального времени, включая температуру подшипников, вибрацию, потребляемый ток.
Перспективы развития технологий дымоудаления
Современные тенденции в области противодымной защиты направлены на повышение эффективности и надежности оборудования. Применяются новые материалы для изготовления рабочих колес, совершенствуются системы автоматического управления, внедряются технологии предиктивного обслуживания.
Интеграция с системами «умного здания» позволяет оптимизировать работу систем дымоудаления в зависимости от реальных условий пожара, включая направление и силу ветра, расположение очага возгорания, количество людей в здании.
Заключение
Выбор осевых вентиляторов для систем дымоудаления требует глубокого понимания технических требований и особенностей эксплуатации в экстремальных условиях. Специализированные модели осевых вентиляторов ВО-13-284-ДУ и ВОФ-ДУ обеспечивают надежную работу при температуре до 400°C в течение 2 часов, что соответствует современным нормативным требованиям. Российские производители, такие как ООО «Виктория», выпускают полную линейку противодымного оборудования, включая осевые вентиляторы различной производительности с сертификацией по ТР ЕАЭС 043/2017, что гарантирует соответствие всем требованиям пожарной безопасности.
Правильное проектирование, качественный монтаж и регулярное техническое обслуживание систем дымоудаления являются основой эффективной противопожарной защиты современных зданий и сооружений. Использование сертифицированного оборудования от проверенных производителей минимизирует риски и обеспечивает долговременную надежность систем противодымной защиты.
