Перед вами стоит задача — прокладка электрического кабеля непосредственно в землю? Задача не так проста, как может показаться. Неправильный выбор материала или способа прокладки может привести к проблемам с электроснабжением, повреждению оборудования и даже угрозе безопасности. Чтобы избежать неприятностей и обеспечить надёжность сети, важно заранее разобраться, какой именно вид кабеля подходит лучше всего для подземной укладки. Рассмотрим особенности оптимальных кабелей для укладки в землю (траншею), критерии выбора и особенности монтажа (укладки в землю).
Можно ли прокладывать обычный кабель под землёй?
Нет, обычные бытовые кабели (ВВГ, АВВГ, и т.п.) предназначены исключительно для внутренней электропроводки жилых помещений. Их нельзя закапывать прямо в землю без дополнительной защиты. Такие кабели не рассчитаны на длительное воздействие влаги, механических нагрузок, давления грунта и возможных химических реакций в почве.
Вот почему это опасно:
Без специальной гидроизоляционной оболочки обычная изоляция быстро впитает влагу, что приведёт к потере электрической изоляции и короткому замыканию.
Грунт оказывает постоянное давление на проложенный кабель, а корни растений, животные или случайные механические воздействия могут повредить хрупкую оболочку обычного бытового кабеля.
Грунтовая среда нередко содержит химические вещества, способные разъедать стандартную изоляцию бытовых проводов.
Простое помещение кабеля в землю вызывает риск электромагнитных наводок, что негативно скажется на функционировании электрических приборов.
Если всё-таки возникла необходимость временно заложить бытовой кабель в почву, рекомендуется:
- Прокладывать кабель в металлических трубах или гофрированных пластиковых коробах, усиливающих механическую защиту.
- Использовать уплотнения на концах трубы для предотвращения попадания влаги.
- Минимизировать длину участка, находящегося в грунте, и обеспечить достаточную глубину залегания (не менее 70 см).
Однако оптимальный кабель для прокладки в земле — это специальный подземный кабель, предназначенных именно для этой цели, например, бронированные кабели типа ВБШвнг или аналогичные марки, сертифицированные для подземной прокладки.
Какие марки кабелей подходят для прокладки в земле?
Для подземной прокладки используют специальные виды кабелей, рассчитанные на эксплуатацию в сложных условиях грунта и агрессивных сред. Вот наиболее распространённые марки, применяемые в России:
АВБбШв
Это алюминиевый бронированный кабель с поливинилхлоридной оболочкой и поясной изоляцией. Благодаря бронированию (стальной лентой), такой кабель хорошо защищён от механических повреждений и грызунов. Подходит для влажных грунтов, залегания вблизи дорог и участков с высокой вероятностью повреждения механическими воздействиями. Аналоги — АВБШв, АВБШвнг, АВБШв-ХЛ и прочие (буква «Б» означает броневую защиту из стальных лент)
ВБбШв
Медный аналог стандартного бронированного кабеля. Отличается лучшими показателями проводимости тока и долговечностью медных жил, однако цена значительно выше. Используется там же, где применяется АВБбШв, особенно если требуются высокие показатели надежности. Аналоги — ВБШв, ВБШвнг, ВБШв-ХЛ и прочие (прописная буква «б» означает отсутствие «без» подушки под бронёй) и броневую защиту из стальных лент.
АСБл, АСБ2л
Эти типы предназначены для высоковольтных сетей напряжением свыше 1 кВ. Они имеют броню из стальных проволок и дополнительную свинцовую оболочку для защиты от влаги и химически активных веществ почвы. Их применяют преимущественно в промышленных масштабах.
ППГнг-HF
Полимерный пожаробезопасный (нг в маркировке) кабель без галогенов (HF в маркировке), подходит для прокладки в местах с повышенными требованиями пожарной безопасности. Обычно используется для внутренних помещений, но также допустимо применение в сухих грунтах с низкой кислотностью.
NYM-O
Кабель европейского стандарта, подходящий для низковольтных линий (до 660 вольт). Имеет высокую стойкость к воздействию воды и химических веществ, удобен для монтажа благодаря гибкости. Рекомендуется для траншейной прокладки в трубах.
Как выбрать кабель для прокладки в земле

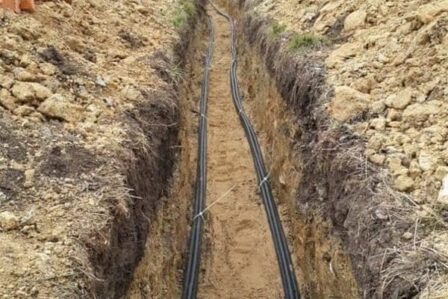

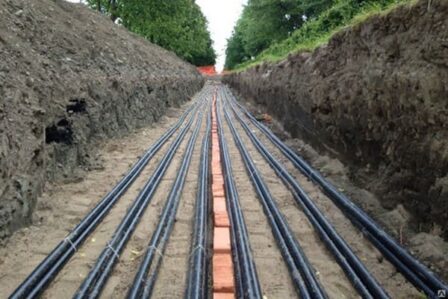

Бронированные кабели можно укладывать непосредственно в траншею, но с подготовленной песчаной подушкой. Глубина укладки ниже уровня промерзания грунта. Все остальные силовые кабели можно укладывать в землю только в трубах или электротехнической гофре.
Помимо конструкции важно учесть:
- Мощность подключаемых устройств и общую нагрузку на сеть.
- Место прокладки (траншея) и сама укладка должны учитывать ПУЭ, Раздел 2, Глава 2.3. и иные правила безопасной эксплуатации.
Заключение
Итак, оптимальный кабель для прокладки в земле для постоянного использования — это один из бронированных кабелей, таких как АБВбШв или ВБбШв. Для временных подключений можно использовать ПВСнг-HF или КГ-ХЛ. На коротких участках можно использовать обычные кабели (ВВГ), но только в трубах.
