Нормативная база и сертификация
Промышленные предприятия пищевого сектора обязаны применять пищевые фитинги, сертифицированные по протоколу FDA 21 CFR 177.2600 для контакта с пищевыми продуктами. Документация регламентирует предельно допустимые концентрации мигрирующих веществ: олово — максимум 0,05 мг/кг, цинк — до 25 мг/кг в продуктовых симулянтах. Обеспечение безопасности производственных процессов обусловлено соблюдением EHEDG, устанавливающего конструкционные характеристики: минимальный угол наклона дренажных поверхностей 3°, отсутствие горизонтальных участков длиной более 150 мм для самоочистки системы.
Российская нормативная база в России предписывает обязательное декларирование соответствия по ТР ТС 021/2011 для сплавов, контактирующих с пищевыми средами. Техрегламент устанавливает жесткие лимиты: формальдегид не более 0,1 мг/дм², фенол — до 0,05 мг/дм². Нарушение этих норм влечет приостановку деятельности по статье 14.43 КоАП РФ со штрафом до 1 млн рублей для юридических лиц. Надзор осуществляется лабораториями, аккредитованными в структуре Росаккредитации, включая специализированные центры в Москве.
Конструктивные особенности
Проектирование гигиенических фитингов для пищевых трубок основывается на принципе полного исключения мертвых зон в гидравлическом тракте. Критический фактор — коэффициент формы проточной части, рассчитываемый как отношение площади смоченного периметра к площади живого сечения. Для оптимальной самоочистки этот показатель не должен превышать 4,5. Застойные зоны образуются при локальных расширениях свыше 15% от номинального диаметра или при радиусах закругления менее 1,5 диаметра трубы.
Спецификации к микро геометрии поверхности зависят от степени агрессивности технологической среды и температурного режима промышленности. При работе с кислотными растворами pH менее 4 шероховатость Ra не должна превышать 0,4 мкм, что достигается финишной электро полировкой в растворе ортофосфорной кислоты. Верификация выполняется профилометром с алмазной иглой радиусом 2 мкм. Превышение значения шероховатости в 2 раза увеличивает адгезию загрязнений на 340%.
Селекция конструкционных компонентов базируется на анализе коррозионной стойкости в конкретных эксплуатационных условиях. Нержавеющий сплав AISI 316L с молибденом 2,0-3,0% применяется при концентрации хлоридов до 200 ppm и температуре до 60°C. В более агрессивных средах используют дуплексные стали 2205 с пределом текучести 450 МПа. Фторполимерные покрытия PFA толщиной 150-250 мкм обеспечивают химическую инертность при температурах до 260°C. Каждый вид субстрата требует индивидуального подбора под конкретные условия эксплуатации.
Эксплуатация и обслуживание
Комплексы CIP предъявляют специфические требования к гидродинамическим характеристикам соединителей. Минимальная скорость потока моющего раствора в шланге должна достигать 1,5 м/с для создания турбулентного режима с числом Рейнольдса более 10000. Перепад напора не должен превышать 0,2 бар при номинальном расходе, иначе возникают кавитационные явления, разрушающие активную пену детергентов.

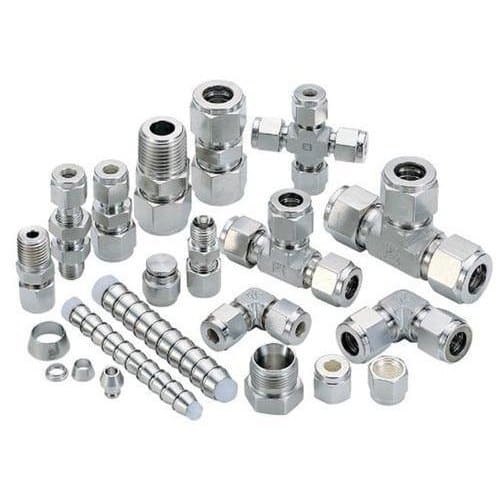

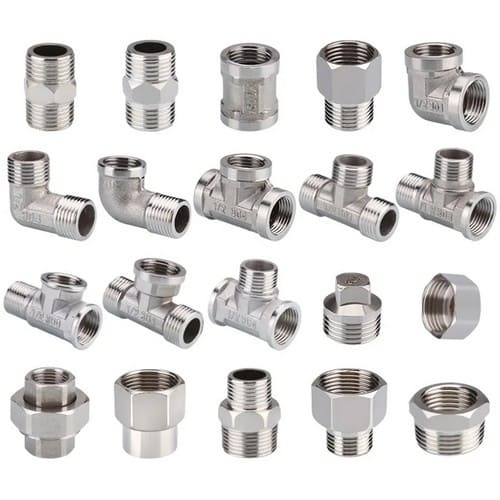

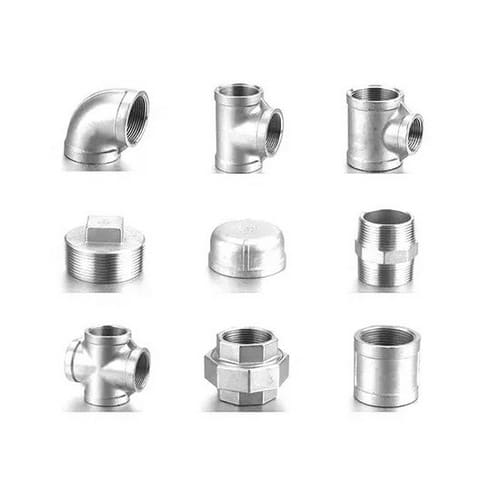

Цанговый тип подключения обеспечивает герметичность при нагрузках до 16 бар без применения уплотнительных материалов. Альтернативным решением для продуктовых систем служат резьбовые фитинги, которые обеспечивают разъемное соединение с возможностью многократного демонтажа для глубокой санитарной обработки. Выбор типа соединения определяется требованиями к частоте разборки системы и доступности для CIP-процедур.
Технические критерии выбора обжимных адаптеров:
- Химическая совместимость материала с рабочей средой по ISO 23936
- Рабочая температура с запасом 20% от максимальной эксплуатационной
- Номинальное давление с учетом пульсаций и гидроударов до 1,6 PN
- Совместимость с CIP-процедурами без демонтажа элементов
- Доступность сертифицированных запчастей от производителя
Сервисное обслуживание диктует строгое соблюдение регламентных процедур. В молочной отрасли визуальная инспекция рукавов проводится после каждой смены, проверка момента затяжки — еженедельно динамометрическим ключом. Критическая характеристика — остаточная деформация уплотнительного кольца, которая не должна превышать 15% от первоначальной толщины. Специализированная компания-производитель рекомендует периодическую замену EPDM-уплотнений в фармацевтических производствах независимо от видимого состояния для исключения миграции пластификаторов. Перед тем как купить фитинги для пищевой промышленности, необходимо провести техническую экспертизу совместимости всех компонентов соединения.
