В этой статье вы найдете, принципиальные электрические схемы щитов распределительных и учетно-распределительных в системах TN-C-S и TN-S. Схем больше дюжины.

На принципиальных электрических схемах, все устройства, монтируемые в щит, обозначаются условными знаками и подписываются определенными буквами.

Буквенные обозначения в схемах

  • Автоматы защиты и рубильники обозначаются Qx, AQx; QFx;
  • Устройства защитного отключения (УЗО): DQx, AQx;
  • Дифференциальные автоматы защиты: ADQx;
  • Nx- нулевые шины (номер шины совпадает с номером УЗО подключенный к этой шине);
  • PEx- шины защитного заземления;

(x-порядковый номер на схеме).

  • PEN – шина подключения нулевого и защитного проводника. Если разделить (на PE и N) у трансформатора, получим систему TN-C. Если разделить в другом месте, в доме или в щитах на этаже или квартире, то получим систему TN-C-S;
  • Х1…..Xn – клеммы подключений.

Принципиальные электрические схемы щитов распределительных и освещения с комментариями

Схема 1

Принципиальная электрическая схема осветительного щита на 12 автоматов защиты, ОЩВ 12. Система заземления TN-C-S.

Принципиальные электрические схемы щитов распределительных

Схема 2

Аналогична, предыдущей схеме, но на 6 автоматов защиты, ОЩВ 6. Система заземления TN-C-S.

принципиальные-схемы-электрощитов-2

Схема 3

Принципиальная электрическая схема щита учетно-распределительного, ЩУР. Учетность щита определяется установкой в него электросчетчика. Электропитание однофазное, система заземления TN-S, то есть, проводники PE и N ведутся отдельно от заземления трансформатора до потребителя.

принципиальные-схемы-электрощитов-3

Схема 4

Система TN-C-S. Это значит, что от трансформатора до дома проводники PE и N объединены в PEN проводник и разделяются на определенном участке сети. В щите запланированы три автомата защиты, на три группы.

принципиальные-схемы-электрощитов-4

Схема 5

Опять, система TN-C-S. Щит на пять групп.

принципиальные-схемы-электрощитов-5

Схема 6

И вновь, система TN-C-S. Щит на десять групп. Запланировано установка вводного УЗО (100 или 300 mA).

принципиальные-схемы-электрощитов-6

Схема 7

Большая принципиальная схема электрического учетно-распределительного щита (ЩУР). Например, для частного дома (коттеджа). Система TN-C-S. В щите предусмотрены 5 групп для дома, три из них защищаются УЗО. Отдельно выделены группы для пристройки и бани. Каждая со своим УЗО или дифавтоматом.

Статьи по теме:  Типовой проект электрики

принципиальные-схемы-электрощитов-7

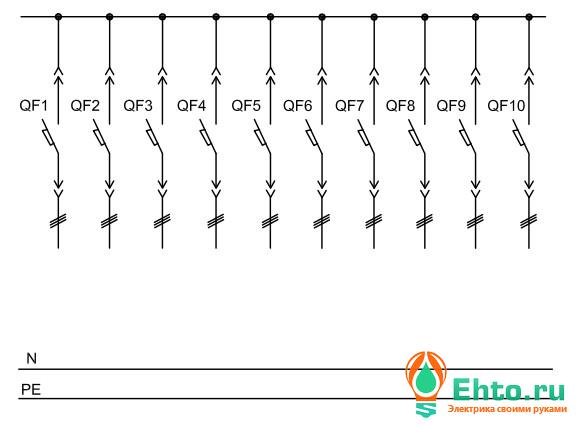

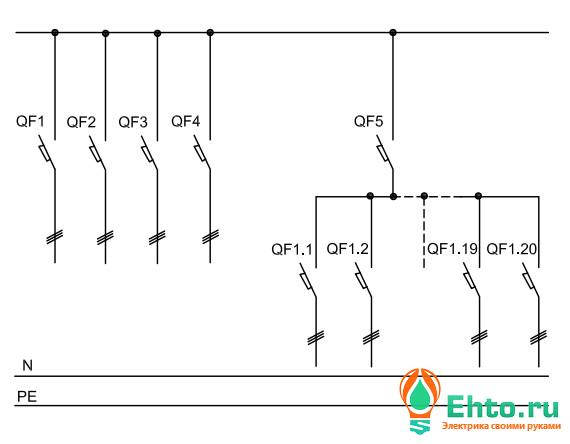

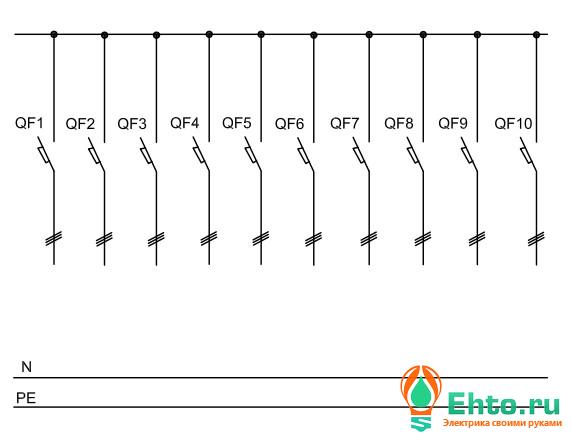

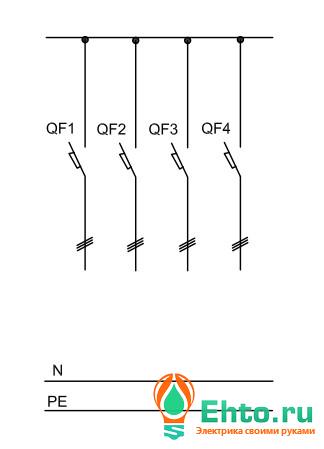

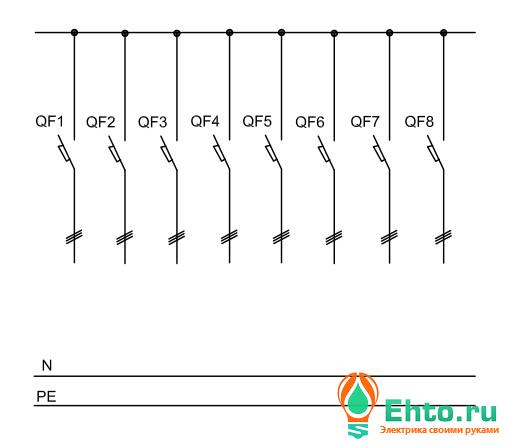

Схемы 8-15

Простые принципиальные схемы щитов заводской сборки. Чертежи из комплекта поставки. Все щиты для трехфазного питания, о чем говорят три штриха на обозначении проводов.

©Ehto.ru
