Железобетонная плита — это универсальное название довольно широкому спектру железобетонных изделий применяемых в различных отраслях строительства. Они изготавливаются путем армирования бетона стальными стержнями (арматурой) в плоскую конструкцию с высокой устойчивость к нагрузкам и деформациям. Существует множество видов железобетонных плит ГОСТ, каждый из которых имеет свои особенности и области применения. В данной статье мы рассмотрим какие железобетонные плиты существуют, их назначение по ГОСТ, базовые характеристики и сферы использования.
Какие железобетонные плиты наиболее популярны
Среди наиболее популярных видов железобетонных плит выделяются следующие:

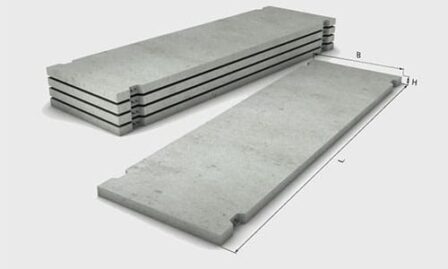

Аэродромные плиты
ГОСТ 25912-2015. Аэродромные плиты предназначены для укладки взлетно-посадочных полос. От дорожных плит отличаются наличием точных стыковочных узлов и меньшей номенклатурой размеров. Всего три типа – ПАГ-14 (толщина 140 мм), ПАГ-18 (толщина 180 мм) и ПАГ-20 (толщиной 200 мм). Также отличаются требования к бетону и армированию (читайте ГОСТ). Сама маркировка ПАГ расшифровывается как плита аэродромная гладкая.
Плиты перекрытия
Используют для устройства междуэтажных перекрытий в различных зданиях. Обеспечивают надежность конструкции, звукоизоляцию и теплоизоляцию помещений. Основные разновидности:
Плиты перекрытий сплошные: ГОСТ 12767-2016. Применяют для перекрытий в крупнопанельных зданиях. Маркировка П, ПТ, ПД.
Плиты перекрытий многопустотные: ГОСТ 9561-2016. Маркировка: ПК, ПКТ, ПКК, ПБ (220 мм), ПГ (260 мм). Сфера применения жилые, общественные и производственные здания, включая малоэтажное строительство (плиты 7ПК).
Например, плиты ПК — плиты многопустотные. Применяются в жилых домах, административных зданиях и промышленных сооружениях. Дополнительно маркируются цифрой вначале от 1 до 7. Например, плита 7ПК — это железобетонная плита для опоры на две стороны толщиной 160 мм, с круглыми пустотами 114 мм. Используется в малоэтажном строительстве (загородные дома, коттеджи, усадьбы).
Другой пример плиты ПБ — это безопалубочные изделия толщиной 220 мм, которые можно изготовить длиной от 1900 мм до 12 метров. Используются преимущественно в многоэтажном строительстве.

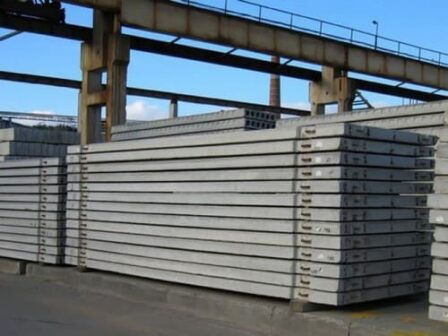

Дорожные плиты
ГОСТ 21924.0-84. Такие плиты служат основой для автомобильных дорог и площадок различного назначения. Маркировка: П, ПБ, ПШ, ПШД, ПШП, ДПШ. Например: плита 1П60.38 — плоская дорожная плита длинной 6 метров для автомобилей массой до 38 тонн. Плита 2П30 — аналогичная плита, но 2-го типа для временных работ и авто массой до 30 тонн.
Какую железобетонные плиты выдерживают максимальную нагрузку?
Нагрузочная способность дорожных и аэродромных плит зависит от их вида. Наиболее распространенные следующие классы нагрузок:
Плиты 2П или ПДН — плита плоская второго типа или дорожная нормальная. Предназначается для временных дорог и второстепенных проездов. Выдерживает статическую нагрузку около 30 тонн и кратковременную динамическую нагрузку порядка 20-25 тонн.
Плита авиационная ПАГ. Используется для покрытия постоянных трасс с интенсивным движением грузового автотранспорта и аэродромов. Рассчитана на значительно большие статические нагрузки свыше 60 тонн и кратковременные удары до 80 тонн.
Аэродромные плиты ПАГ-14 и ПАГ-18. Применяются на особо нагружаемых участках магистралей, аэродромов и складских комплексов. Могут выдерживать тяжелые транспортные средства массой до 100 тонн и более.
Заключение
Итак, какие железобетонные плиты существуют? Дорожные, плиты перекрытий, аэродромные. При их выборе нужно учесть конкретные условия эксплуатации и предполагаемые нагрузки. В статье перечислены наиболее распространенные виды железобетонных плит, их ГОСТ и маркировка.
