Что такое дифманометр: типы и классификация

Вступление

Как контролировать параметры жидкой или газовой среды в замкнутом пространстве, например, трубопровода? Как удалённо измерять параметры газа или жидкости в непрерывных технологических процессах? Ответ один — при помощи дифференциальных манометров. Что такое дифманометр разберём в этой статье.

Что такое дифманометр?

Один из способов контроля и измерения параметров пневматических и гидравлических систем в различных технологических процессах основан на использовании разницы давления в точках замера.

Приборы, принцип работы которых основан на измерении и использовании разницы давлений, называют дифференциальные манометры или дифманометры.

В отличие от простого манометра, который измеряет давление в выбранной точке измерения, дифманометр использует разницу давлений в двух точках замера. Разница давлений создаёт в приборе, а точнее в его конвертере, электрический сигнал, отражающий состояние системы.

Получаемый электрический сигнал, через блок преобразования и линеаризации (БПЛ) выводиться на экраны операторов. В более простом виде, сигнал выводится на стрелочные указатели. То есть, дифманометр можно рассматривать, как прибор состоящих из двух частей, конвертора и блока БПЛ.

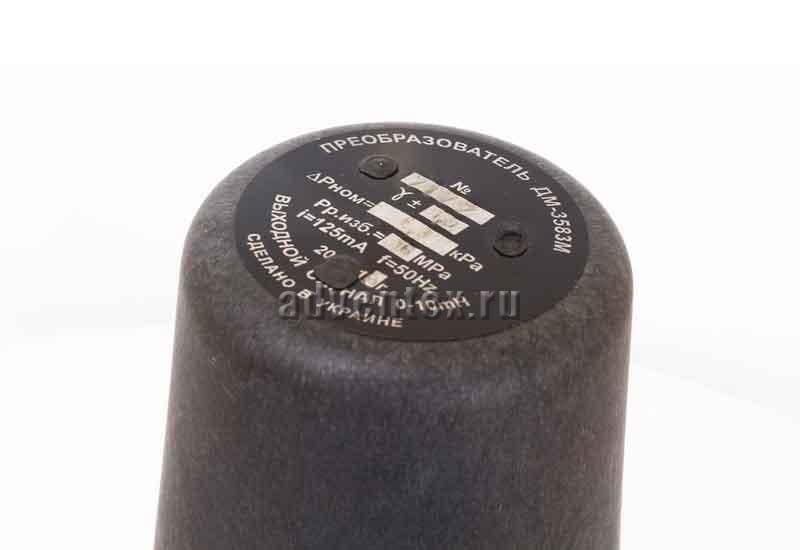

Фото дифманометра

Дифманометр устройство

Общий принцип работы всех дифференциальных манометров основан на использовании разницы давлений в двух точках. Разница давлений приводит к движению сердечника в первичной обмотке дифтрасформатора. Считывание сигнала производится со вторичной обмотки через вторичные приборы трансформаторной системы. Для их подключение на корпусе прибора есть гнездо.

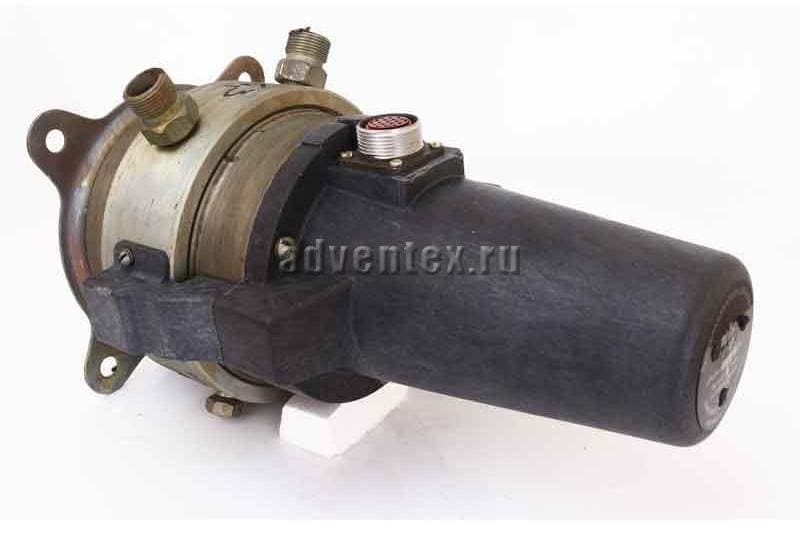

на корпусе  Дифманометра есть гнездо

Типы дифманометров

По методам измерения разницы давлений выделяют две большое группы дифференциальных манометров.

Во-первых, это механические дифманометры. В них используется механический элемент, который воспринимает разницу давлений, например, мембрана. Манометр с мембраной, называют дифманометр мембранный. Они наиболее популярны и распространены. Посмотреть пример наиболее характерного мембранного дифференциального манометра ДМ-3583М вы можете на сайте adventex.ru/difmanometr-dm-3583m. Используются мембранные приборы для измерений:

  • расхода пара, газа, жидкости;
  • уровня жидкостей;
  • разницы вакуумного и избыточного давлений.

Кроме мембранных механических дифманометров выпускают приборы с элементами восприятия давления — мембранные коробки и сильфоны.

Во-вторых, в противовес механическим дифманометрам, выпускают жидкостные дифференциальные манометры с элементами восприятия — поплавок, колокол, полое кольцо с перегородкой.

Заключение

За последние годы отечественное машиностроение освоила и выпускает большое количество самых разнообразных перепадо- и расходо- меров. В том числе мембранных, поплавковых, колокольных, кольцевых,  сильфонных дифманометров. Уже существует ультразвуковые расходомеры для жидкой агрессивной или нейтральной среды.

©ehto.ru
