Шкафы распределительные электрические ШР и ШРС


Вступление

Процесс передачи электрической энергии непосредственно связан с её распределением на всём маршруте передачи от электростанции до конечного потребителя. Обеспечивают такое распределение электроэнергии по потребителям различные распределительные устройства. На уровне конечного распределения в жилых и общественных зданиях, безопасное распределение электрической энергии обеспечивают специальные электроустановки — шкафы распределительные электрические.

шкафы распределительные

Шкафы распределительные электрические

Богатство русского языка позволяет специалистам называть шкафы распределительные электрические по разному. Это и силовой распределительный шкаф, и электрический шкаф, и просто силовой шкаф.

Однако принятая маркировка этих устройств ШР, говорит, что их правильное и понятное название шкафы распределительные. Прилагательное электрические мы понимаем по умолчанию.

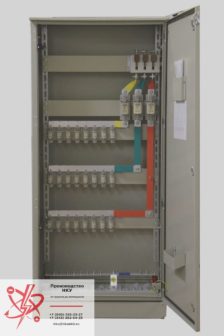

Например, шкаф распределительный ШР-11, вы видите его на фото производственного предприятия «УралЭнергоЩит».

шкаф распределительный ШР-11

ШР-11 это серия распределительных шкафов, очень похожая на серию ШРС-1. Полная маркировка этих электрических шкафов, которая подробно описывает их комплектацию, выглядит так:

ШР-11-7ХХХХ-ХХ-ХХ

структура условных обозначений шкафов ШР-11
структура условных обозначений электрических шкафов ШР-11

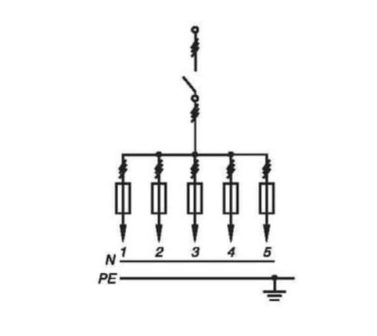

Для примера, принципиальную электрическую схему электрического шкафа ШР-11-73701-31(54) УХЛ4 вы видите на следующем фото.

принципиальная электрическая схема электрического шкафа ШР-11
ШР-11-73701-31(54) УХЛ4

Обратите внимание, что данный шкаф собран по схеме 01 для 5 групп потребления. Всего таких схем сборки шкафов ШР и ШРС — 39 шт.

Конструкция шкафов

По конструкции шкафы распределительные электрические ШР этот металлические ящики из листовой стали. Конструкция шкафов способна выдержать удар тока короткого замыкания до 10000 Ампере (при номинале шкафа 250 А) и 25000 Ампер (при номинале шкафа 400 А).

Изготавливаются шкафы ШР напольного или настенного исполнения, с подводом кабелей снизу и/или сверху корпуса шкафа. Также производятся шкафы для уличного и внутреннего монтажа.

Поступающее электропитание отключается при помощи рубильника, правого или левого исполнения.

Наполнение шкафов

Заводское наполнение электрических шкафов предполагает установку в корпусе необходимого количества предохранителей на группах отходящих линий. Марки предохранителей:

  • НПН2-60;
  • ПН2-100;
  • ПН2-250.

При установки шкафы электрические данных серий глухо заземляются, для чего в конструкции есть специальные клеммы.

Ещё раз повторюсь, обесточивается шкаф при помощи рубильника, который входит в конструкцию шкафа.

Заключение про электрические шкафы распределительные

Мы посмотрели на шкафы распределительные ШР и ШРС. В заключении отмечу, что стоят такие шкафа от 20000 до 65000 рублей и служат до 25 лет.
