Маркировка проводов в щите: как подписывать провода и кабели


Нужно ли маркировать кабели и провода в щите, если щит стоит у вас в квартире или доме? Если делать монтаж по правилам, то безусловно нужно. Если вы монтировали электропроводку самостоятельно и считаете, что у вас вечная память, то можно попробовать не маркировать провода в щите и посмотреть, что вы вспомните через год.

На самом деле маркируются провода и кабели не для себя, а для электриков, которым рано или поздно придется обслуживать или ремонтировать щит.

Маркировка щита правила

Есть такие правила, ПТЭЭП, Правила тех.эксплуатации электроустановок потребителей. В них указано, как должны маркироваться сами щиты и провода в электрических щитах.

1. Электрический щит должен именоваться. Имя щита наносится на корпус. Для квартиры это правило выполнять глупо, а вот для вводного щита дома установленного на столбе, вполне оправдано;

2. Внутри щита должна быть бумажка с указанием всех потребителей (розеток и светильников) в табличном виде;

3. Внутри щита должна быть схема сборки щита. Это правило относится к щитам, покупаемым в сборе, схема комплектуется после сборки щита.

Примечание: Если вам щит собирает электрик, обязательно возьмите у него схему сборки.

Маркировка проводов в щите по ПТЭЭП

Всё по тем же ПТЭЭП читаем:

1. Кабели и групповые цепи в электрическом щите нужно маркировать;

2. На информационной панели щитка и/или на самих защитных автоматах выполнятся маркировка с указанием групповых цепей (групп электропроводки), по правилам порядковым номером, по жизни, названием комнаты или назначения группы. Например, кухня или кондиционеры;

3. Если на модульном устройстве нет места для записи, подробная запись назначения этого устройства делается в таблице и паспорте к щиту.



Маркировка проводов в щите по гост

  • Согласно ГОСТ 23594—79 (Маркировка) маркировка проводов в щите наносится на бирках маркировки или ленте ПВХ. Бирками маркировки могут служить поливинилхлоридные трубки или трубки термоусаживаемые.
  • Длина бирки должна быть не менее 25 мм, надписи должны быть четкими и хорошо видными.
  • По номам, допускается наносить маркировку непосредственно на изоляцию провода или кабеля, если они будут хорошо видны.
Статьи по теме:  Плавкие предохранители: описание, назначение, типы

Мини принтер для маркировки проводов в щите и не только

Для информации, есть мини принтеры для маркировки кабелей в щите и не только. Фото мини принтера.
marking_cable

Рисунки, как правильно маркировать провода в щите

Для примера маркировки возьмем щиток нарисованный с помощью программы Visio.

Общий вид щита

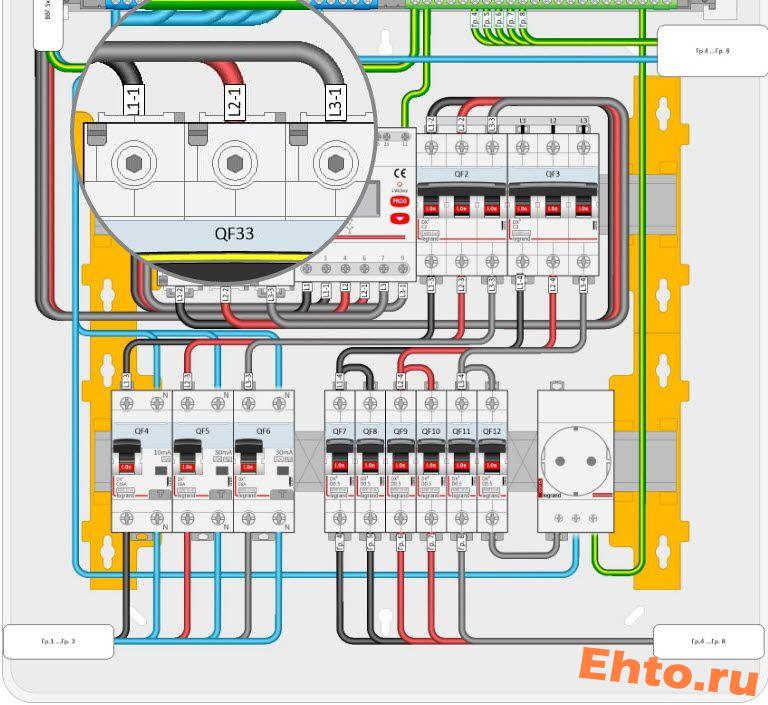

Маркировка кабелей в щите

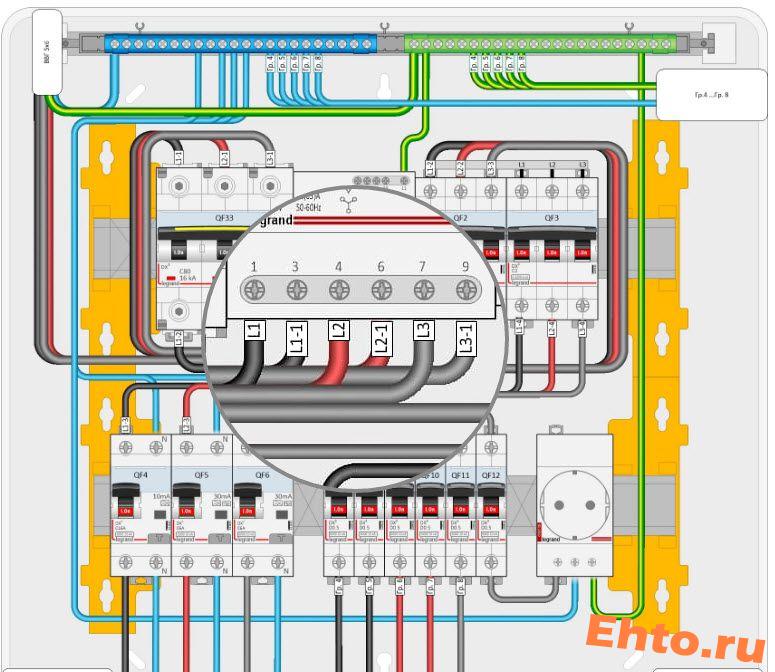

Как маркировать провода (кабели) ввода

маркировка проводов в щите

маркировка проводов в щите

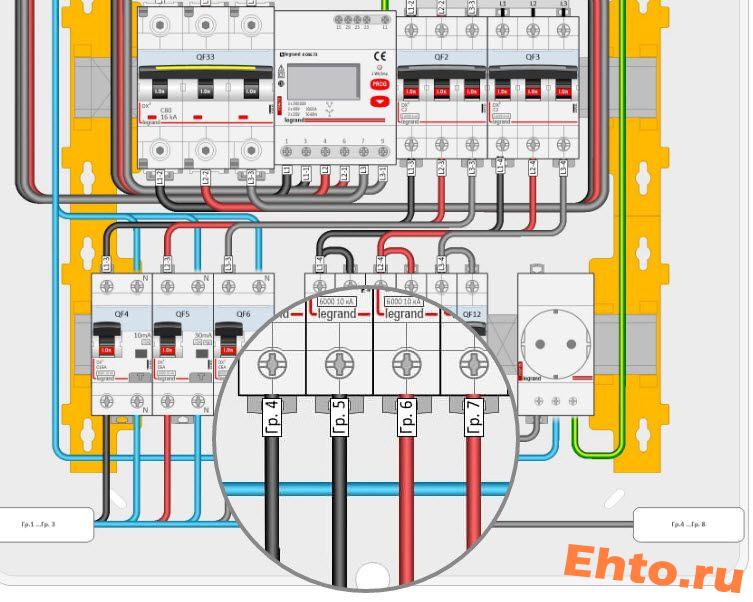

Как маркировать кабели групп электропроводки

Кабели (провода) на входе маркируются, как L, кабели (провода) на выходе маркируются как Гр (группы) с указанием номера группы и номера линии.

маркировка-кабелей-в-щите3-1 маркировка проводов в щите

Нормативные документы статьи

ПТЭЭП;

ГОСТ 23594—79.
