Подробно про циркуляционный насос Grundfos UPS 25-40

Вокруг бытовых циркуляционных насосов существует много мифов, точнее недопонимания их назначения, использования, монтажа и применения. Развею все странные утверждения по поводу циркуляционных насосов, используя для примера циркуляционный насос Grundfos UPS 25-40.

Почему выбран циркуляционный насос Grundfos UPS 25-40

Выбрав циркуляционный насос Grundfos UPS 25-40 в качестве примера, я несколько сузил сферу применения насосов Grundfos. Циркуляционные насосы серии UPS с чугунным корпусом можно использовать только в системах отопления. Посмотреть и выбрать насос вы можете на сайте https://www.vodos-market.ru/catalog/bytovye_nasosy/tsirkulyatsionnye_1/grundfos_13/grundfos_ups/tsirkulyatsionnyy_nasos_grundfos_ups_25_40_130mm_1x230v_50hz/. Однако, это далеко не все сферы применения насосов этого бренда.

Другие серии циркуляционных насосов Grundfos используются иначе, а именно:

  • Серия UP в корпусе из нержавеющей стали используются в системах ГВС (горячего водоснабжения);
  • Насосы UP с буквой «K», это их исполнение, применяют только в системах кондиционирования и охлаждения;
  • Сотая серия (100) насосов UP могут перекачивать чистые мало вязкие не агрессивные и не взрывоопасные рабочие жидкости без крупных включений.

Важно! Никакой циркуляционный насос Grundfos нельзя использовать для перекачивания воды питьевого водопровода.

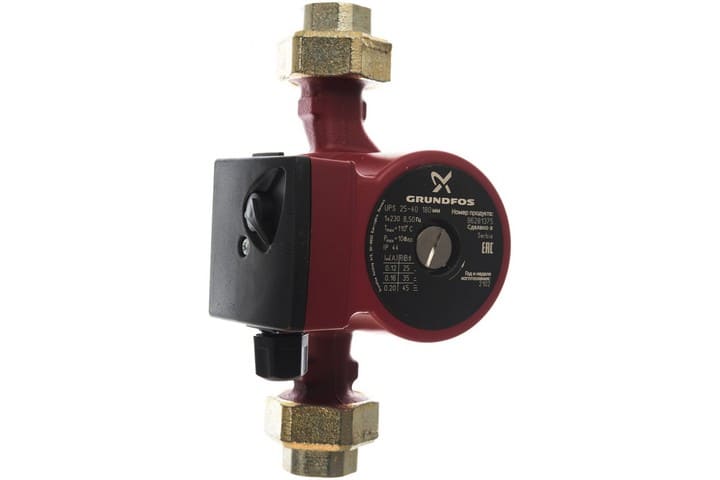

циркуляционный насос Grundfos UPS 25-40

Циркуляционный насос Grundfos UPS 25-40

Итак, циркуляционный насос Grundfos UPS 25-40. Название у насоса длинное, с буквами и цифрами, поэтому разложу его на части и поясню каждую из них.

Циркуляционный насос

Термин циркуляционный насос: означает, что данное оборудование предназначено для перекачивания рабочих жидкостей в гидравлических системах. Работают циркуляционные насосы, как в закрытых, так и открытых гидросистемах. Понятие открытая и закрытая гидросистема относится к схеме циркуляции рабочей жидкости.

В открытой системе, например отопления частного дома, в верхней её точке стоит открытый (в буквальном смысле с крышкой) бак. Бак, который называется в данной схеме, расширительным. Он принимает в себя излишки воды системы после её нагревания. Так как бак сообщается с атмосферой, то система называется открытой.

Статьи по теме:  Как подключить насосную станцию частного дома к электропитанию

В закрытой системе, также есть расширительный бак. Без них в системах отопления никуда. Однако расширительный бак в закрытой системе отопления закрытого типа. Он не связан с атмосферой, а снимет избыточное давление в системе через мембранную грушу.

У открытой и закрытой систем отопления есть свои плюсы и минусы. Не буду останавливаться на них подробно, но замечу, что:

  • Открытая система отопления более простая, как в монтаже, так и эксплуатации.
  • Она практически само регулируемая, то есть следить за давлением в системе не так важно, как в закрытой системе.
  • Открытая система может работать без циркуляционного насоса, поэтому она считается электро независимой.

Поясню! Циркуляционный насос Grundfos UPS 25-40 работает от электропитания. То есть если вы ставите его в систему отопления, система становится зависимой от электропитания в доме. Однако, в открытой систем отопления вы можете установить байпас вокруг циркуляционного насоса и система продолжит свою работу, даже при отключении электричества, как гравитационная система.

В закрытой системе отопления, такой «фокус» не пройдет. Эффективное движение теплоносителя в закрытой системе отопления полностью зависит от работы циркуляционного насоса врезанного в схему отопления.

Grundfos

Здесь всё ясно — это датская компания, которая выпускает насосное оборудование с 60-х годов прошлого века. В России компания с 1992 года. В 1998 году открыта российская дочка Grundfos — ООО «Грундфос». С 2005 года работает завод «Грундфос Истра», это в Подмосковье.

Маркировка UPS

Про буквы в маркировке я рассказал выше по тексту. Напомню, что буквы UPS означают, что этот насос предназначен для работы в системах отопления.

Здесь будет уместно рассказать о его конструкции.

Циркуляционный насос Grundfos UPS 25-40 — насос роторного типа. То есть жидкость перекачивается через корпус насоса и увеличивает скорость своего движения за счет центробежных сил вращения рабочего колеса. Прямая связь кинетической энергии жидкости и её напора очевидна из законов гидродинамики из школьной программы — чем больше скорость, тем больше напор при ровности диаметра труб.

Статьи по теме:  Воздушный ввод электропитания в деревянный дом

Важно! Так как рабочее колесо насоса работает погруженной в воду, то включать насос без заполнения его жидкостью нельзя. Работать без поступления жидкости в корпус насос также не должен.

Кроме этого, у насоса есть вал, который соединяет электродвигатель с рабочим колесом. При горизонтальном или вертикальном монтаже самого насоса этот вал обязательно должен быть расположен горизонтально по отношению земли.

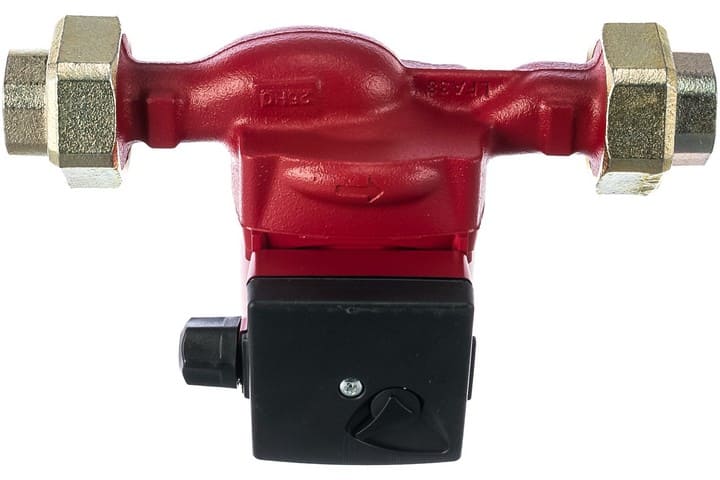

вал обязательно должен быть расположен горизонтально

Цифры 25-40 в маркировке насоса Grundfos

Первая цифра обозначает: номинальный диаметр входного (всасывающего) и выходного (напорного) патрубков в миллиметрах. DM25 мм это дюймовые трубы.

Вторая цифра обозначает: максимальный напор в дециметрах. 40 дм это 4 метра.

Электропитание: циркуляционный насос Grundfos UPS 25-40

Насос Grundfos UPS 25-40 потребует подключения к электропитанию, параметры которого указаны на его табличке. Дополнительной внешней защиты бытовой насос не требует, однако требует заземления.

Диаметр кабеля электропитания выбирается по мощности насоса (токовой нагрузке), как правило, для бытовых насосов это 2,5 квадрата по меди на каждую жилу кабеля.

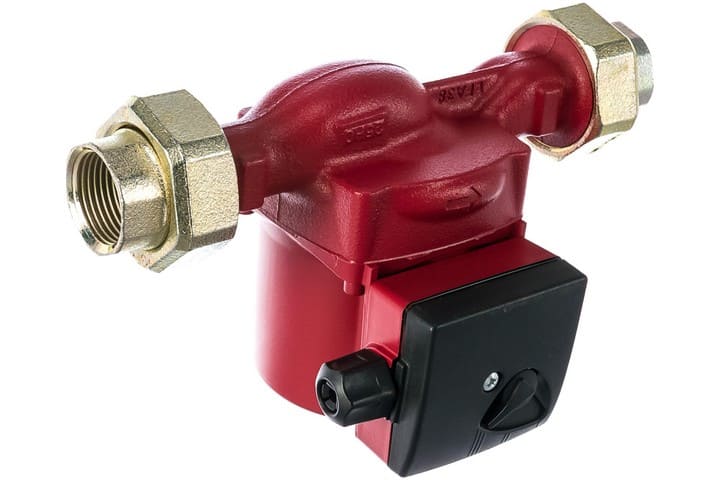

параметры которого указаны на его табличке

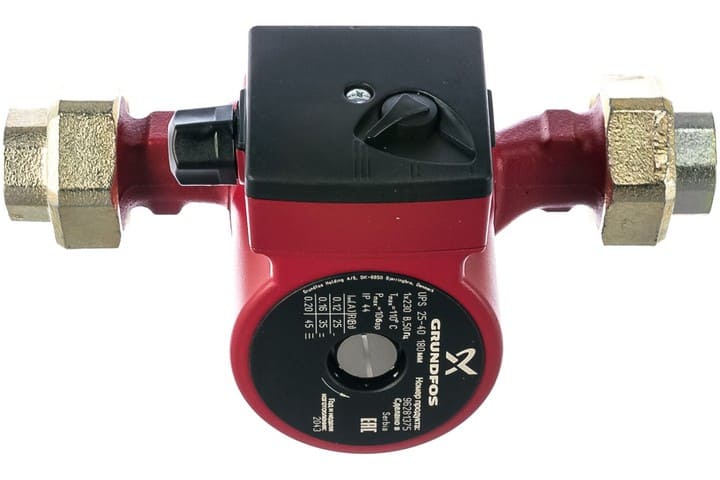

Фото насоса
