Для руководителя производства, инженера или технологического предпринимателя выбор метода обработки металла — это всегда компромисс между себестоимостью, скоростью, сложностью изделия и тиражом. Этот стратегический выбор сегодня как никогда широк: от проверенных десятилетиями (а то и веками) методов, гарантирующих надежность и предсказуемость, до амбициозных инноваций, сулящих беспрецедентную гибкость и сокращение сроков выхода на рынок.
Когда экономически оправдано использовать фрезерование, а когда — обратиться к селективному лазерному сплавлению (SLM)? Как дополняют друг друга традиционная точение и аддитивные технологии? Данная обзорная статья станет вашим гидом в мире современных производственных решений. Мы объективно разберем сильные и слабые стороны как классических, так и инновационных подходов к металлообработке, чтобы помочь вам правльно заказать металлообработку и сделать обоснованное решение для вашего следующего проекта.
Сильные и слабые стороны классических (субтрактивных) подходов к металлообработке
Классические, или субтрактивные, методы металлообработки — это токарная, фрезерная обработка, шлифовка и т.д. Они основа промышленного производства. Их сильные и слабые стороны хорошо изучены и становятся особенно очевидными при сравнении с аддитивными технологиями (3D-печатью).
Сильные стороны (Преимущества)
Высокая точность и чистота поверхности. Современные станки с ЧПУ способны обеспечивать микронную точность и исключительное качество поверхности (до зеркального блеска), которое зачастую не требует дополнительной обработки.
Широкая номенклатура материалов. Обрабатывать можно практически любой конструкционный материал: от алюминия и нержавеющей стали до титана, латуни, жаропрочных сплавов и термопластов. Важен не химический состав, а физические свойства (твердость, обрабатываемость).
Проверенная надежность и предсказуемость. Технологии отработаны десятилетиями. Инженеры точно знают, как поведет себя материал в процессе обработки, какими будут механические свойства готовой детали и как она отработает в эксплуатации.
Отличные механические свойства изделия. Деталь изготавливается из цельного куска монолитного материала (прутка, листа, поковки), который имеет однородную, плотную структуру без пор и внутренних напряжений (если не были внесены в процессе обработки). Это гарантирует высокие и предсказуемые механические характеристики.
Высокая скорость производства для крупных серий. Для массового выпуска однотипных деталей (тысячи и десятки тысяч штук) процессы часто автоматизируются, и стоимость одной единицы продукции становится очень низкой.
Экономическая эффективность для простых деталей. Изготовление простых по геометрии деталей (валов, втулок, фланцев) обходится значительно дешевле, чем их печать на 3D-принтере.
Слабые стороны (Недостатки)
Высокие отходы производства (низкая материальная эффективность). Это ключевой недостаток. Деталь создается путем удаления всего лишнего материала, который превращается в стружку. В случае обработки дорогостоящих материалов (например, титана) это приводит к огромным потерям по стоимости.
Ограничения по геометрической сложности. Существуют значительные ограничения на создание сложных внутренних полостей и замкнутых контуров. Иногда для изготовления такой детали требуется несколько операций, переустановок и сложная оснастка. Некоторые геометрии вообще невозможно получить классическими методами.
Высокая стоимость и длительность подготовки производства. Создание УП (управляющих программ) для ЧПУ, проектирование и изготовление оснастки (кондукторов, приспособлений) — это трудоемкий и дорогой процесс, который не окупается при мелкосерийном производстве или создании прототипа.
Высокая стоимость сложной оснастки. Для производства некоторых деталей требуются уникальные дорогостоящие фрезы, резцы и приспособления.
«Жесткость» конструкции. Внесение изменений в конструкцию готовой детали часто требует полного пересмотра технологии ее изготовления, переписывания УП и новой оснастки, что ведет к потерям времени и денег.
Сравнение с аддитивными технологиями (3D-печатью)
| Параметр | Субтрактивные методы (Фрезеровка) | Аддитивные методы (3D-печать) |
| Отходы | Много (стружка) | Минимум |
| Сложность геометрии | Ограничена | Практически не ограничена |
| Скорость подготовки | Низкая (написание УП) | Высокая (модель -> печать) |
| Серийность | Оптимально: Средние и крупные серии | Оптимально: Единичные экземпляры, мелкие серии, кастомизация |
| Механические свойства | Изотропные (одинаковые во всех направлениях) | Анизотропные (зависят от направления печати) |
| Точность/качество поверхности| Очень высокие | Средние, требуется пост обработка |
| Номенклатура материалов | Очень широкая | Ограниченная, но растущая |
Классическая металлообработка не устарела, она остаются краеугольным камнем современного производства. Её идеальное применение — это создание деталей:
- С высокими требованиями к точности и качеству поверхности.
- Из материалов, которые сложно или дорого печатать.
- Простой и умеренно сложной геометрии.
- Крупными и средними сериями.
Слабые стороны классической металлообработки эффективно компенсируются аддитивными технологиями. Поэтому на современных производствах эти методы все чаще не конкурируют, а дополняют друг друга в рамках гибридного подхода.
Современная металлообработка
Сегодня металлообработка переживает революцию, связанную с внедрением цифровых технологий, новых материалов и гибридных процессов. Инновационная металлообработка включает несколько ключевых направлений.
Гибридные и аддитивные технологии
Это одно из самых перспективных направлений, которое нивелирует недостатки как классических, так и аддитивных методов.
Гибридные станки (Additive + Subtractive Manufacturing): Это станки, которые в одной рабочей камере объединяют возможности 3D-печати и высокоточного фрезерования/токарной обработки.
Преимущество: Можно напечатать деталь сложной формы, а затем сразу же обработать ее ответственные поверхности с высокой точностью. Это устраняет проблему шероховатости и неточности 3D-печати.
Пример: Восстановление и ремонт лопаток турбин — направляется изношенная часть, а затем протачивается до нужного профиля.
Аддитивное производство металлов: Хотя это противоположность субтрактивному подходу, оно радикально меняет всю логику производства.
SLM (Selective Laser Melting) / DMLS (Direct Metal Laser Sintering): Послойное сплавление металлического порошка лазером. Позволяет создание деталей с невероятно сложной внутренней геометрией (полости, каналы охлаждения, облегчающие структуры), которые невозможно получить фрезерованием.
EBM (Electron Beam Melting): Аналогично SLM, но использует электронный пучок в вакууме.
Применение: Аэрокосмическая отрасль (облегченные кронштейны), медицина (индивидуальные имплантаты с пористой поверхностью), изготовление сложной оснастки для литья.
«Зеленые» технологии
Инновации направлены на снижение воздействие на окружающую среду.
Минимальное количество смазочно-охлаждающей жидкости (СОЖ) (Near-Dry Machining) / Обработка с MQL (Minimum Quantity Lubrication): Подача не потока жидкости, а мелкодисперсной аэрозоли (воздух + микрокапли СОЖ). Кардинально снижает расход СОЖ, затраты на ее утилизацию и негативное влияние на здоровье оператора.
Металлообработка без СОЖ (Dry Machining): Разработка специального износостойкого инструмента (например, с покрытиями из алмаза или нитрида бора), который позволяет работать вообще без охлаждения.
Переработка отходов: Инновационные системы фильтрации и сепарации, позволяющие эффективно отделять и перерабатывать металлическую стружку и отработанные СОЖ.
Высокоскоростная обработка (High-Speed Machining — HSM)
Это не просто работа на высоких оборотах шпинделя. Это комплексный подход, включающий:
Высокие скорости резания и подачи. Специальные стратегии обработки (например, Trochoidal Milling): Инструмент движется по трохоидальной траектории (спираль). Это позволяет уменьшить площадь контакта с материалом, увеличить скорость подачи, эффективно отводит стружку и значительно снижает нагрузку на инструмент.
Преимущества: Высокая производительность, лучшее качество поверхности, возможность обработки тонкостенных деталей.
Умное производство и Цифровизация (Индустрия 4.0)
Это, пожалуй, самое масштабное направление инноваций.
Цифровые двойники (Digital Twin): Создание виртуальной копии всего производственного процесса, станка или детали. Это позволяет моделировать и оптимизировать процессы обработки перед запуском на реальном станке. В реальном времени отслеживать износ инструмента, вибрации и вносить корректировки в программу. Предсказывать необходимость обслуживания.
ИИ и машинное обучение: Алгоритмы анализируют большие данные с датчиков станка (сила резания, вибрация, температура, акустика) для прогнозирования поломки инструмента. Система заранее предупреждает о необходимости замены инструмента, предотвращая брак и поломку.
Оптимизации режимов резания за счет автоматического подбора самых эффективных параметров для конкретного материала и инструмента.
Роботизация и автоматизация – роботы-манипуляторы используют для загрузки/выгрузки заготовок, создания полностью безлюдных производственных ячеек, работающих 24/7.
Интернет вещей (IIoT): Станки, оснастка и измерительное оборудование объединены в сеть и обмениваются данными для полной синхронизации производства.
Альтернативные методы обработки (Бесконтактные и специальные)
Аддитивная обработка: Как уже упоминалось, это полная смена парадигмы — создание детали путем добавления материала, а не удаления.
Обработка ультразвуком (USM): Используется для хрупких и сверхтвердых материалов. Инструмент вибрирует с ультразвуковой частотой в абразивной суспензии, что позволяет «выскабливать» материал.

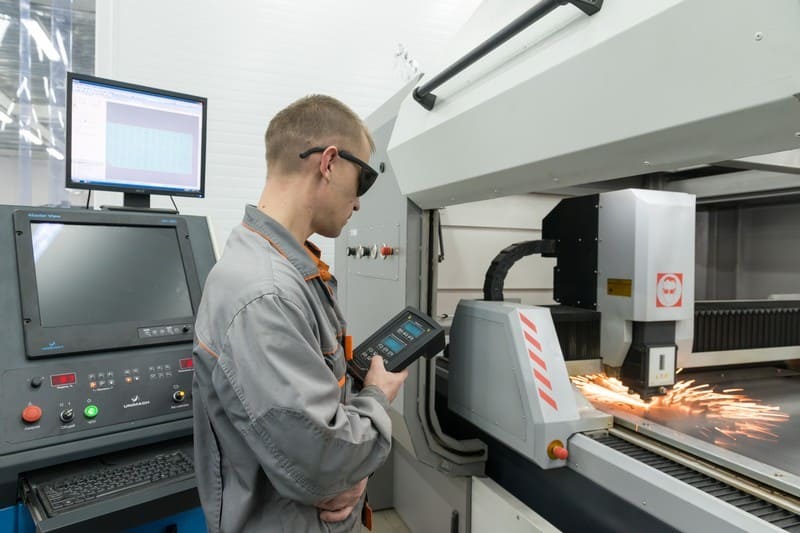

Лазерная обработка: Лазер используется не только для резки, но и для сварки, гравировки, упрочнения поверхности (лазерная закалка), очистки поверхностей.
Обработка водой под высоким давлением: Резка струей воды с абразивом. Позволяет резать практически любые материалы (металлы, камень, композиты) без термического воздействия, что исключает деформации и изменения структуры материала.
Ещё раз: Инновационная металлообработка не отменяют классические методы, а интегрируются с ними, создают более мощные и эффективные гибридные производственные экосистемы.
Заключение
Итак, металлообработка сегодня — это не просто отрасль промышленности, это драйвер роста промышленного производства. Эта та сфера производства, которая переживает уникальную революцию на стыке традиций и цифрового будущего. Токарные станки и фрезерные обрабатывающие центры продолжают оставаться основным тружеником современного производства, им в помощь приходят аддитивные технологии, лазерные комплексы и решения на основе искусственного интеллекта.
