Соединение проводов электропроводки

Вступление

Соединение проводов электропроводки важно для безаварийной работы электросети квартиры и дома. Для правильного соединения проводов, нужно знать о планируемой нагрузке сети и знать, как соединять провода из различных материалов. Неправильное соединение приводит к нагреву проводов и мест их соединения.

Свойство нагрева проводов при прохождении электрического тока активно используется не только в быту, но во многих областях промышленности и производства. Например промышленные нагреватели, используемые в экструдерах, литьевых и пресс формах нагреваются за счёт спиралей с высоким электрическим сопротивлением помещенных в керамическую оболочку.

В чем проблема соединений проводов

Основная проблема соединений проводов в электропроводке это соединения проводов или жил кабелей из алюминия и меди. Так в чем же проблема?

соединение-проводов-02а

При скрутке меди и алюминия, от контакта меди и алюминия, образуется химическое соединение, которую часто называют, «рыжая смерть». Это соединение, имея более плотную кристаллическую решетку, чем медь и алюминий, ослабляет контакт соединения.

Кроме этого, такое соединение разрушает оксидную пленку вокруг алюминия (Al2O3), а это провоцирует коррозию алюминия, что опять приводит к ослабеванию контакта.

Это все так, но есть свои, но!

  • Во-первых, эти процессы протекают быстро только на воздухе, при доступе влаги, сероводорода и других агрессивных катализаторов.
  • Во-вторых, эти процессы протекают очень медленно, если вы хорошо заизолировали скрутку меди и алюминия. Нарушение контакта в такой крутке может занять 10-20 лет и возможный ток в электропроводки квартиры не повлияет на время разрушения скрутки.

Все это я пишу не для того, чтобы агитировать вас на скрутку алюминия и меди. Нет! Просто, если, где-то, кто-то сделал у вас такую скрутку, паниковать не нужно. Я уверен, что она проработает десятки лет.

Но, все же, самим делать такие скрутки не нужно. Есть масса вариантов, чтобы сделать правильное соединение проводов электропроводки из меди и алюминия.

Правильное соединение проводов электропроводки из меди и алюминия

Самое надежное соединение  это сварка концов скрученных проводов. Сварка приводит к диффузии (взаимному проникновению) материалов друг в друга. В монтажных условиях применима сварка плавлением с использованием активных флюсов ВАМИ, Ф-54А. (не путать пайку с плавлением).

Но еще раз повторюсь, все затраты на соединение меди и алюминия скруткой, по правильной технологии, не стоят этого. Можно использовать другие виды соединений проводов, о которых речь далее.

Соединение проводов электропроводки – технологии соединений

Согласно ПУЭ изд. 6 (pue_6), пункт 2.1.21. соединять жилы проводов можно только:

  • Опрессовкой концов жил;
  • Сваркой скрученных проводов;
  • Пайкой жил;
  • С помощью винтовых и болтовых зажимов (сжимов).

К слову, говоря. В ПУЭ изд.7 о соединение проводов электропроводки в жилых помещениях ничего нет. Есть пункт 4.2.46, в котором запрещается скрутка проводов в открытых распределительных устройствах. И все!

Продолжим про разрешенные соединения проводов.

Статьи по теме:  Монтаж проводов СИП от магистрали к дому

Опрессовка концов жил для их соединения

Опрессовка концов жил относится к наиболее надежному соединению проводов. Правда, для опресовки нужен специальный инструмент.

соединение-проводов-01универсальный-инструмент-для-ссоединения-проводов-1 универсальный-инструмент-для-ссоединения-проводов

  • Опрессовываются жилы проводов из одного материала.
  • Для опрессовки нужна гильза нужного размера. Размер гильзы должен точно соответствовать суммарному сечению соединяемых жил. Провода зачищаются на длину гильзы плюс 10 мм.
  • Оголенные жилы вставляются в гильзу, и гильза прессуется специальным инструментом. Инструмент для опресовки не дорогой, но универсальный. Им можно качественной зачищать (снимать изоляцию) провода и опресовывать гильзы различного сечения.

В индивидуальных домах метод опрессовки применяется для присоединения оконечных гильз к проводам заземления и их присоединения к ГЗШ (главной заземляющей шине) через болтовое соединение.

Соединение проводов электропроводки

Для квартир этот метод подходит для многожильных жил кабелей. Многожильные жилы прессуются не гильзами, а наконечниками штыревыми втулочными изолированными (НШВИ).

Соединение проводов электропроводки

Многожильный провод зачищается, оголенный жилы скручиваются пальцами, вставляются в наконечник и наконечник опресовывается по всей длине. Опять-таки, для качественного соединения нужен специальный инструмент.

соединение-проводов-13 соединение-проводов-12

Сварка жил проводов и кабелей

Сварка наиболее целостное соединение проводов. При сварке жилы проводов проникают друг в друга, образуя наиболее плотное соединение.

Технология сварки следующая:

  • Провода зачищаются на 50-60 мм;
  • Оголенные провода скручивают;
  • Конец скрутки откусывают;
  • На жилу цепляют землю, к концу скрутку подносят угольное жало, производится сварка в течение 1-2 секунд;
  • Остывшее соединение изолируют.

svarka

Пайка проводов одного материала

Паяются алюминиевые провода 2,5 -10 мм. Концы проводов зачищаются, потом зачищаются до блеска и скручиваются двойной скруткой. Паяется скрутка пропановой горелкой.

Для квартиры пайка практически не применяется. Она интересна в частном домостроении, при подключении питания и расключения алюминиевых проводов питания сечением от 10 мм2.

Медные провода, сечением 1,5, мм также скручиваются и паяются паяльником. Используется припой типа канифоль.

Статьи по теме:  Электрические кабели по исполнению — нормативы и практика

пайка

Винтовые зажимы, пружинные и винтовые клеммы

Винтовые зажимы и появившиеся пружинные клеммы остаются самым рекомендуемым способом соединения проводов. Разберемся с ним подробно.

Клемники белые, полиэтиленовые

соединение-проводов-06

Такой тип клемников нужно использовать, только для подключения маломощных приборов, например, светильников. Причина в следующем. Соединение в этих клеммах винтовое, провод прижимается только поверхностью винта. Отдельный винт очень плохо прижимает многожильный провод, прижимая, алюминий он его сдавливает, и со временем такое винтовое соединение ослабевает. Ослабевшее соединение приводит к повышению температуры и оплавлению изоляции клемника. При малых токах, искрения, конечно, не будет, просто нарушится соединение и появится неисправность электропроводки.

соединение-проводов-16

Клемные колодки

Надежное соединение проводов электропроводки обеспечат эбонитовые клемные колодки (фото). Провода зажимаются квадратными металлическими шайбами под винт. Соединение надежное и долговечное. Шайбы имеют скругленную форму, что при закручивании пружинят винт, и он не откручивается. Недостаток, большой размер колодки.

соединение-проводов-07 соединение-проводов-05

Клемники WAGO

Теперь о клеммах, которые зажимают жилы проводов пружинными эффектами. Самые популярные из таких клемм клеммы фирмы WAGO. Но и здесь не все так просто.

Клемники WAGO разделяются по расчетным токам, которые могут проходить через них.

В продаже есть следующие серии клемников WAGO.

  • Серии 221 (на ток 32 А и жилы до 4 мм2), серия 773(для меди и алюминия, на ток 25 А/16А).
  • Взамен серии 773 вышла серия 2273, она более компактна.
  • Отличаются клемники с рычажным управлением (многоразового соединения). Это серия 222, на ток 32 Ампера для 2-3-4 жил.
  • Не стоит забывать про одножильный соединитель, серии WAGO 224.

Подробно о сериях разъемов WAGO, можно  почитать в статье «Разъемы WAGO».

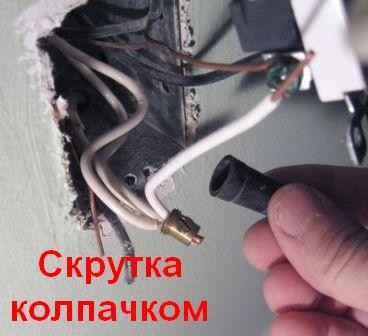

Скрутка колпачками

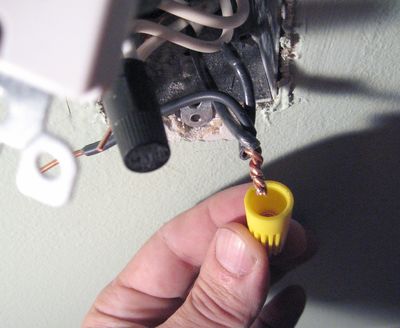

Есть специальные колпачки для скрутки проводов. На гильзе колпачка есть специальные ножи, которые нарезают на скрутке борозды. Это усиливает сцепление проводов и уменьшает их окисление, в местах соединений.

На этом про соединение проводов электропроводки все.

Статьи по теме:  Как найти скрытую электропроводку самостоятельно
