Наглядные схемы групповых распределительных щитов квартиры, дома, коттеджа

Вступление

Электрический щит в доме, квартире это ключевой узел распределения электрической энергии, с функциями защиты и, иногда, учёта. Щиты продаются готовыми или делаются на заказ, как металлоизделие, а проще металлический шкаф.

К слову сказать, если вы занимаетесь строительством или ремонтом, не обязательно профессионально, вам рано или поздно, но обязательно понадобятся металлоизделия. Не факт, что вы сможете найти нужно вам изделие в готовом виде. В этом случае придётся искать компанию, которая производит изготовление металлоизделий на заказ. Плазменная резка, гибка металла на станках, сварочные и слесарные работы, вальцовка металла это всего лишь часть профессиональных работ, которые невозможно качественно выполнить ручным способом.

Собираются щиты, чаще, заранее по расчетной и монтажным схемам.

Наглядные схемы групповых распределительных щитов частного дома и квартир

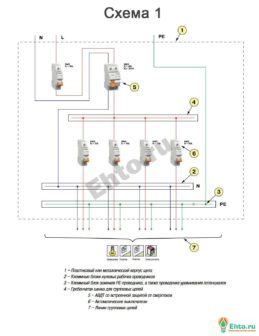

Пример 1. Квартирный групповой электрический щит

На вводе в квартиру устанавливаем дифференциальное защитное устройство АВДТ. В нем нет защиты от короткого замыкания (сверхтоков). Маркировка данного выключателя ВД/63 с током отсечки 30 mA;

Последовательно с  ним ставим автомат для защиты от сверхтоков ВА/63 или дифференциальный автоматический выключатель «два в одном» АД63;

В щите запланировано несколько групповых цепей потребления. Это группы:

  • Группа освещения;
  • Группа розеток;
  • Группы защищены двумя автоматами ВА/63 на номинальный ток 16 Ампер.
  • Группа электрической плиты защищается автомат ВА/63 с номиналом 25 Ампер.

Как вариант, в щите может быть предусмотрена отдельная группа для стиральной машины, или другого мощного прибора, например, кондиционера. При такой схеме в щит ставится еще один автоматический выключатель на 16 Ампер.

Статьи по теме:  Сборка вводного щитка Legrand на 144 модуля
raspredelitel-ny-e-gruppovy-e-shhity-v-dome-shema1
наглядные схемы групповых распределительных щитов схема 1 квартира

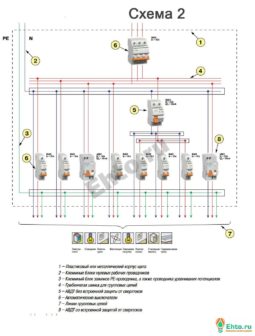

Пример 2. Схема распределительного щита частного дома

Смотрим вторую схему. Она несколько сложнее и подойдет для частного дома.

На вводе электропитания в дом ставим АВДТ без защиты от короткого замыкания (сверхтоков) марки ВД/63. Ток утечки дифференциального автомата 300 mA. Это стандартный номинал для общего дифференциального устройства всего дома. Не ставим ВД на 100 mA, чтобы избежать ложных срабатываний.

  • Группы освещения защищают три первых автомата;
  • Группы трех автоматов ВА/63 и дифференциальное защитное устройство ВД/63 ставим для защиты розеточной группы;
  • Трехфазный автомат ВА/63 и дифференциальный автомат ВД/63 защищают электроплиту или сауна.

Цепь из одного ВД/63 (без встроенной защиты от короткого замыкания) и 2-х автоматов ВА/63 защищают цепь сарая или другого здания на участке.

Статьи по теме:  Схемы подключения люминесцентных ламп
raspredelitel-ny-e-gruppovy-e-shhity-v-dome-shema2
наглядные схемы групповых распределительных щитов схема 2 Частный дом

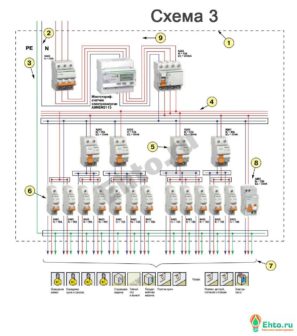

Пример 3. Квартирный щиток многоквартирного дома

  • Устройство дифференциальной защиты АД63 в этой схеме используется для защиты кухонных розеток. На кухне планируется использовать много бытовых приборов.
  • В квартире предусмотрена установка ванны с гидромассажем. Для неё выделяется отдельная группа, которая защищается дифференциальный автомат ВД/63.
  • Такие же автоматы установлены  для защиты комнатных розеток, стиральной машины и света в ванной и туалете.
Статьи по теме:  Электросхемы квартирных щитов
raspredelitel-ny-e-gruppovy-e-shhity-v-dome-shema3
наглядные схемы групповых распределительных щитов схема 3 большая квартира

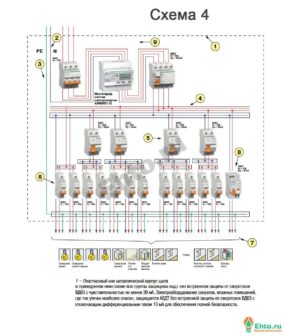

Пример 4. Групповой распределительный щит индивидуального дома

  • Отличие схемы 4 от схемы 2 в выделении для всех потребителей отдельных групп. Такая схема распределения характерна для европейской электропроводки.
  • На все основные группы установлены АВДТ с током утечки 30 mA. Исключение сделали для групповых цепей освещения комнат. Не установлен дифф. автомат и на кондиционер.
raspredelitel-ny-e-gruppovy-e-shhity-v-dome-shema4
наглядные схемы групповых распределительных щитов схема 4 частный дом

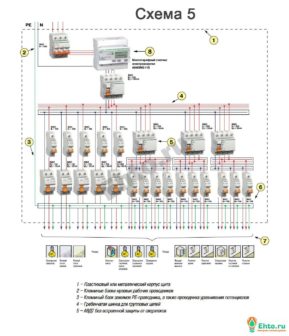

Пример 5. Схема группового распределительного коттеджа (большой квартиры)

Здесь все групповые цепи защищены устройством дифференциальной защиты без защиты от токов короткого замыкания ВД/63 с током отсечки 30 mA.

Электрические цепи санузла и других помещений повышенной влажности защищены АВДТ без защиты от токов КЗ марки ВД/63 с токами отсечки 10 mA. Малый ток отсечки обеспечит более надежную защиту от токов утечки.

raspredelitel-ny-e-gruppovy-e-shhity-v-dome-shema5
наглядные схемы групповых распределительных щитов схема 5 коттедж
